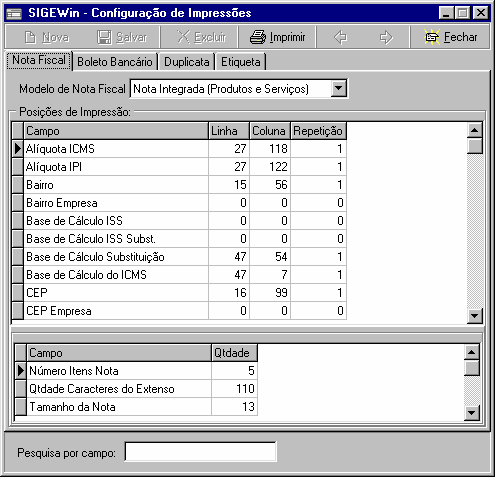

Na tela de Configuração de Impressões encontram-se 4 fichas que correspondem respectivamente à da nota fiscal, boleto bancário, duplicata e etiqueta, sendo que o funcionamento se dá por igual para as quatro.
A coluna Campo corresponde ao próprio campo do documento a ser configurado, as colunas Linha e Coluna determinam a posição do documento, onde este campo deve ser impresso e a coluna Repetição tem por objetivo informar se o campo deve ser impresso ou não (0 - para não imprimir, 1 - para imprimir), pois alguns documentos não possuem todos os campos listados no sistema.
Dando um clique duplo no grid, abre uma tela para alterar a configuração do campo selecionado:
Procedimentos
Para facilitar a definição das posições é interessante criar um gabarito em uma nota teste e após isto traçar as linhas e colunas para encontrar os pontos de interseção, ou seja, o lugar onde deverá estar impresso o campo em questão.
O gabarito tem que ser impresso a partir do DOS, já que a Nota Fiscal é impressa a partir dele também. Para isto, é necessário repetir seqüencialmente os números de 0 a 9 na primeira linha e na primeira coluna até que estas terminem em um documento DOS e imprimi-los em uma nota.
Após criado o gabarito, deve-se traçar as linhas e colunas do ponto onde irá começar cada impressão, com exceção de alguns casos na nota onde o ponto definido é onde termina a impressão (próximo tópico do documento).
A digitação destes valores corretamente na tela de configuração da nota, associado ao valor 1 na repetição terá como resultado a impressão do documento em suas coordenadas específicas.
Os ajustes podem ser feitos após a impressão.
Campos alinhados a direita:
Estes são os campos da nota fiscal que devem ter suas coordenadas marcadas a direita, ou seja, onde deve terminar a impressão:
 Código Produto;
|
| Quantidade (Produto);
|
| Valor Unitário (Produto);
|
| Valor Total dos Produtos;
|
| Valor IPI;
|
| Valor Unitário Serviço;
|
Outras Considerações sobre a configuração dos campos:
| · | A linha e coluna para os produtos e serviços da nota deve ser configurada de acordo com o primeiro produto ou serviço a ser impresso.
|
| · | A capacidade de produtos que podem ser impressos (número de linhas do gabarito que cabem dentro do campo de produtos) deve ser digitada na parte inferior da tela de configurações da nota no campo "Número máximo de itens da nota".
|
| · | O tamanho da nota deve ser preenchido com a capacidade do número de linhas na nota no campo "Tamanho da Nota".
|
Relação entre os campos e as partes da Nota
Campos Pertencente à:
