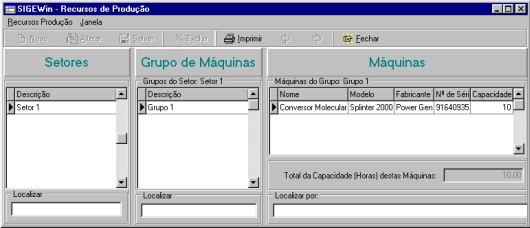

Conforme a figura, deve-se primeiramente cadastrar todos os setores da fábrica e para isto basta selecionar a opção Incluir do menu suspenso do Grid Setores da tela.

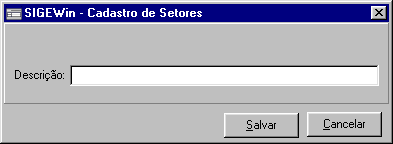

Preencher o campo Descrição da tela Cadastro de Setores e clicar em Salvar para concluir a inclusão.
A opção Gráfico de Gantt serve para mostrar a capacidade comprometida com a carteira de pedidos e seus prazos. Este recurso é semelhante ao gráfico de Comprometimento de Carga (no Grupo de Máquinas). A diferença entre este dois gráficos é que não importa o período.

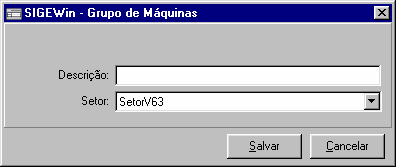

Após o cadastro de todos os setores da fábrica, segue-se o cadastro dos diversos Grupos de Máquina de cada setor. Deve-se escolher o setor para o qual serão cadastrados os grupos de máquinas e selecionar a opção Incluir do menu suspenso. Basta informar a descrição do novo Grupo de Máquinas, pois sistema já preenche automaticamente o campo Setor e clicar em Salvar para confirmar a inclusão do grupo de máquina.

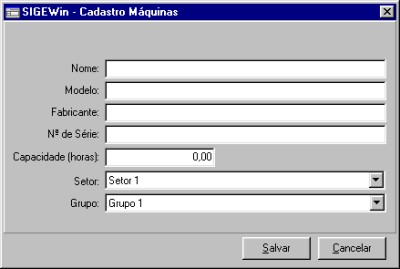

Após o cadastro de todos os grupos de máquinas, segue-se o cadastro das máquina de cada grupo de máquinas. Deve-se escolher o grupo de máquina para o qual serão cadastradas as máquinas e selecionar a opção Incluir do menu suspenso. Basta preencher os campos da tela Cadastro de Máquinas, sendo que o sistema preenche automaticamente os campos Setor e Grupo. Clicar em Salvar para confirmar a inclusão da máquina.
Obs.: A Capacidade em horas refere-se ao total de horas disponíveis por dia.
O comprometimento da capacidade instalada é feito por Grupo de Máquinas, levando-se em conta a soma das capacidades individuais de cada máquina do grupo.
As informações contidas na tela de Recursos da Produção e os dados da estrutura dos produtos, analisadas juntamente com as informações da área comercial e das anotações de quantidades/tempos realizados em cada etapa da produção são a base para diversas informações relativas à Capacidade Instalada, Capacidade Comprometida e Acompanhamento Orçado/Realizado.
Obs.: Quando um setor é composto apenas por pessoas e não por máquinas, como no caso de um Setor de Montagem, considera-se em vez de um Grupo de Máquinas um Grupo de Pessoas.
Em vez de uma máquina, cadastra-se novamente um recurso chamado Montagem, por exemplo, onde a "capacidade instalada" em horas será igual a soma das horas trabalhadas por todas as pessoas daquele grupo.
Setor
Grupo de Máquinas
Máquinas
Montagem
Montagem
Montagem (Total de horas = No. de pessoas X
expediente diário)
